安全标准化图集 U2∙（三宝四口五临边）

目录

• A. “三宝”使用要求

• 1. 安全帽佩戴................................................................P044-P046

• 2. 安全网使用要求.........................................................P047-P048

• 3. 安全带使用要求.........................................................P049-P050

• B. “四口”安全防护

• 1. 楼梯口安全防护.........................................................P051-P051

• 2. 电梯井口安全防护.....................................................P052-P052

• 3. 预留洞口安全防护.....................................................P053-P053

• 4. 通道口安全防护.........................................................P057-P059

• C. “五临边”安全防护...................................................P060-P063

• D. 人工挖孔桩施工安全防护........................................P064-P065

• E. 悬挑防护棚搭设.......................................................P066-P067

• F. 钢结构施工安全防护................................................P068-P068

02. A-“三宝”使用要求

安全标准化图集(三宝四口五临边)

A. “三宝”使用要求

• 1.安全帽佩戴要求

说明

1、 安全帽必须有出厂检验合格证，并符合《安全帽》 (GB2811-2007)的要求。

2、 应正确使用安全帽并扣好帽带，不准使用缺衬、缺带及破损 的安全帽。

管理人员佩戴红色安全帽

作业人员佩戴黄色安全帽

安全管理人员佩戴白色安全帽

特种作业人员佩戴蓝色安全帽

进入施工现场必须就安舗

红色    白色    黄色    蓝色

管蔔人员   安全管理人员   作业人员   特种作业人员

02. A-“三宝”使用要求

安全标准化图集（三宝四口五临边）

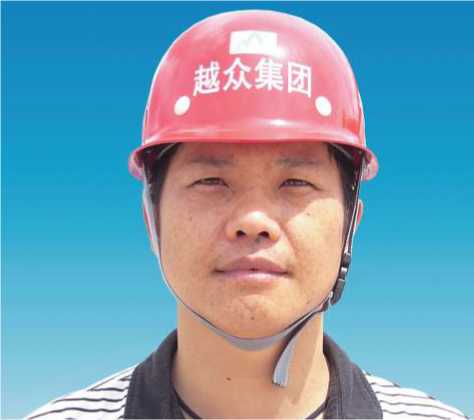

管理人员佩戴红色安全帽

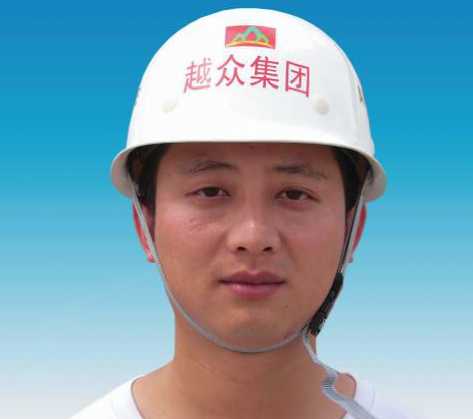

安全管理人员佩戴白色安全帽

作业人员佩戴黄色安全帽

特种作业人员佩戴蓝色安全帽

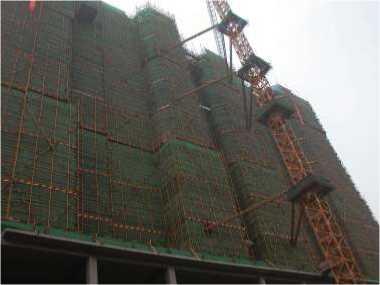

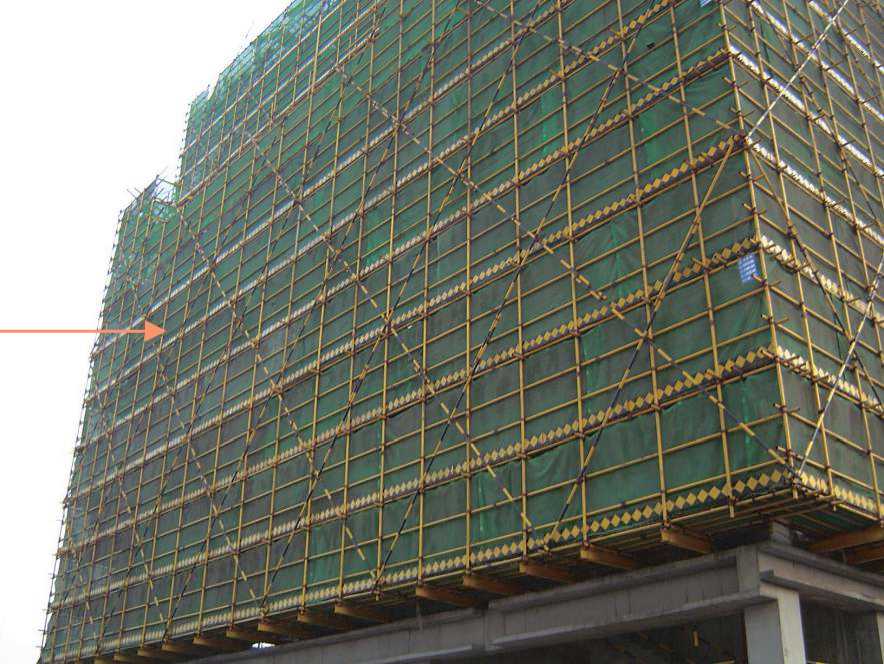

高层建筑安全立网张挂

• 2.安全网使用要求

⑴密目式安全立网

说明

1、 安全网必须有出厂检验合格证，使用应符合《安全网》 (GB5725-2009)的相关规定。所使用的密目式安全网网目密 度不低于2000目/100cm2的要求。

2、 安全立网张挂必须严密，周必须紧绷绑定。

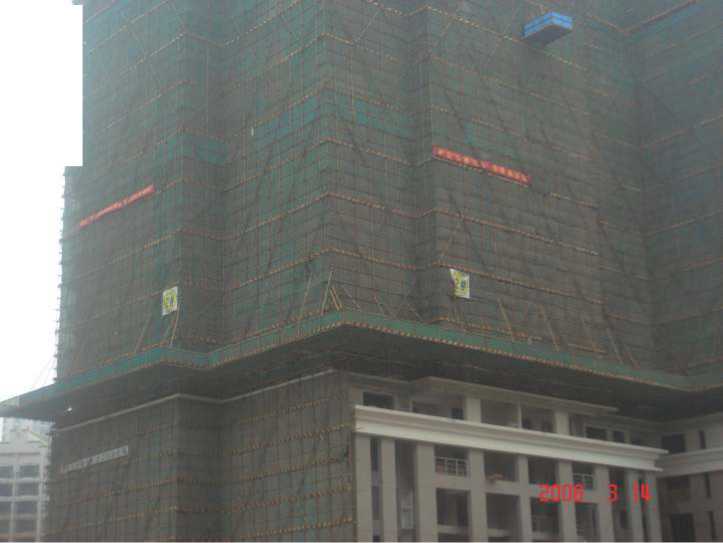

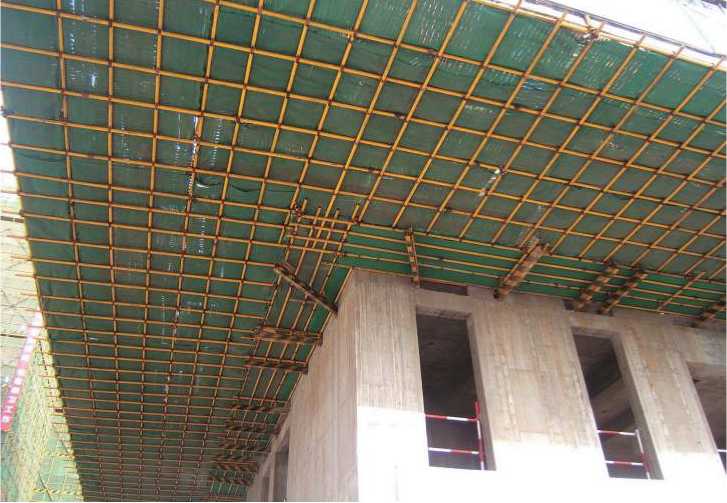

悬挑外架安全立网张挂

I 02. A-“三宝”使用要求

安全标准化图集（三宝四口五临边）

（2）安全平网

说明

1、 安全平网上的每根系绳都应与支架系结，四周边绳（边缘）应 与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受 力后不会散脱。

2、 内挂式安全平网网面应水平，并保证与墙体及网体最大间隙 不超过10cm。

洞口安全平网张挂

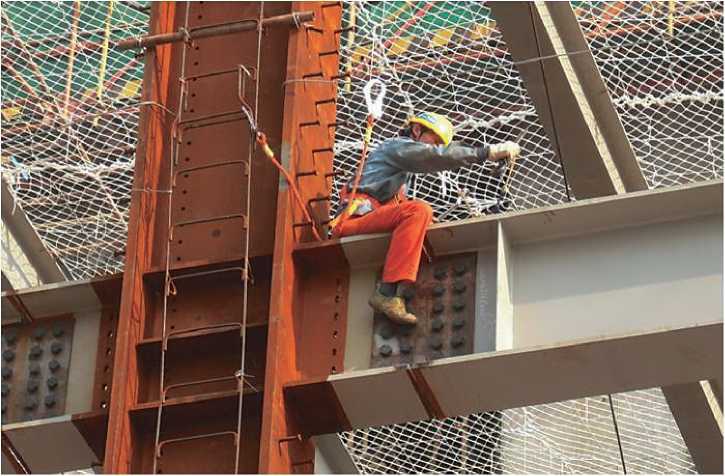

• 3.安全带使用要求

说明

1、 安全带必须有出厂检验合格证，并符合《安全带》 (GB6095-2009)的要求。安全带种类有：总双腰带式、双腹带式、 悬挂双腰带式、悬挂单腰带式等，应当按规定选用。

2、 高处作业必须佩戴安全带，安全带应高挂低用，不准将绳打 结使用，使用3m以上长绳应加缓冲器(自锁钩用吊绳除外)。

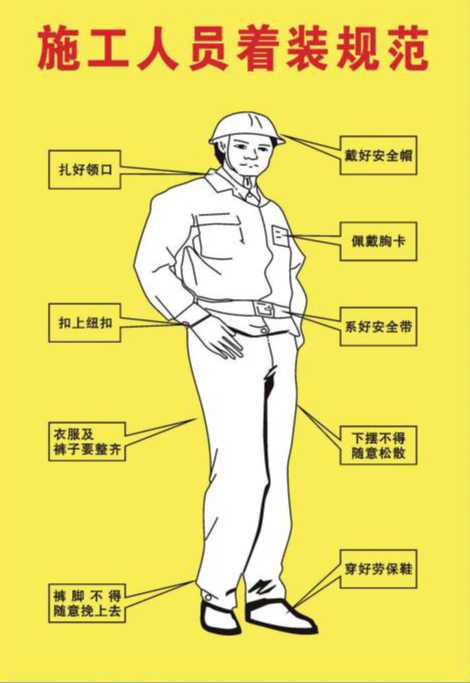

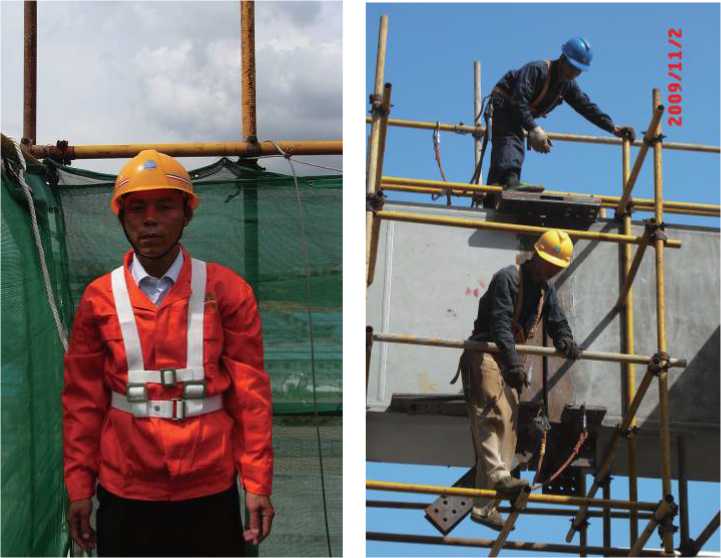

架子工着装标准

02. A-“三宝”使用要求

安全标准化图集（三宝四口五临边）

安全带使用（一）          安全带使用（二）

安全带使用（三）

B- “四口”安全防护

“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、 人孔、坑槽、竖向孔洞等）、通道口。四口的安全防护必须满足《建筑 施工高处作业安全技术规范（JGJ80-91）的要求。

• 1.楼梯口防护

楼梯走道防护

说明

1、 分层施工的楼梯口必须安装临时护栏，顶层楼梯口应随工程 结构进度安装正式防护栏杆。

2、 防护栏杆上杆离地高度为1.0-1.2m，下杆离地高度为

0.5-0.6m_o

I 02. B. “四口”安全防护

安全标准化图集（三宝四口五临边）

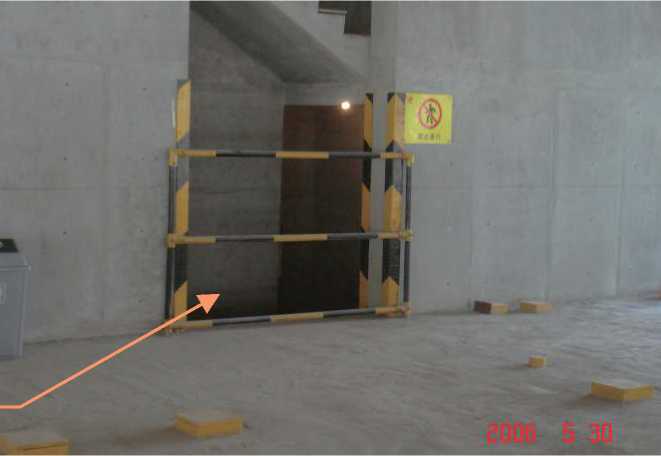

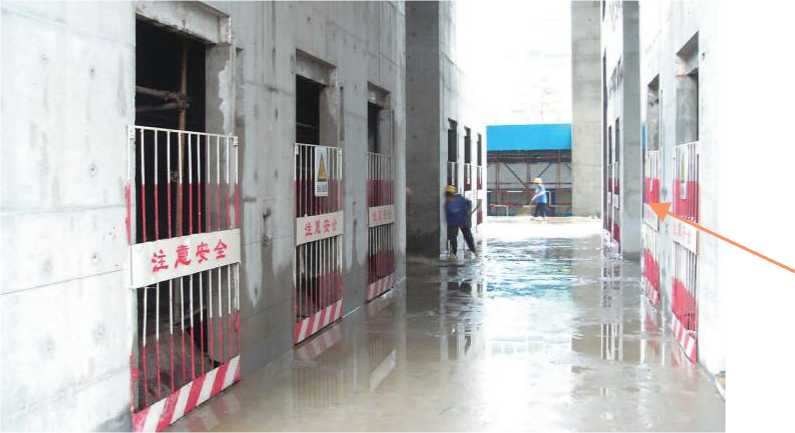

• 2.电梯井口防护

说明

1、 电梯井口必须设防护栏杆或固定栅门；电梯井内应每隔两层 并最多隔10m设一道安全网。

2、 固定栅门式防护底部应设不低于18cm高的挡脚板。

全封闭式电梯井口防护

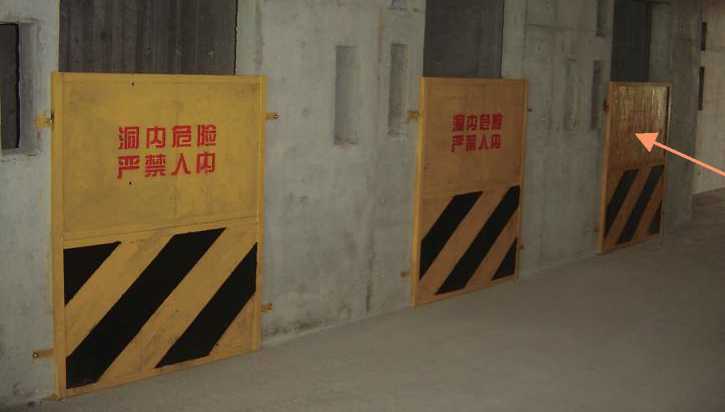

固定栅门式电梯井口防护

• 3.预留洞口、坑、井防护

  序号	洞口类型	防护措施
  1	楼板、屋面和平台等面上短边尺寸小于 25cm但大于2.5cm的孔口	必须用坚实的盖板盖严，并有固定其位置的 措施
  2	楼板面等处边长为25-50cm的洞口、安 装预制构件时的洞口以及缺件临时形成 的洞口	可用竹、木等作盖板，盖住洞口，盖板须能保 持四周搁置均衡，并有固定其位置的措施
  3	边长为50-150cm的洞口	必须设置以扣件扣接钢管而形成的网格，并 在其上满铺竹笆或脚手板。也可以采用贯 穿于混凝土板内的钢筋构成防护网，钢筋网 格间距不得大于20cm
  4	边长在150cm以上的洞口	四周设防护栏杆，洞口下张设安全平网
  5	垃圾井道和烟道	应随楼层的砌筑或安装而消除洞口，或参照 预留洞口作防护
  6	位于车辆行驶道旁的洞口，深沟与管道 坑、槽	加设盖板应能承受不小于当地额定卡车后 轮有效承载力2倍的荷载
  7	墙面等处的竖向洞口	凡落地的洞口应加装开关式、工具式或固定 式的防护门，门栅网格的间距不应大于 15cm，也可以采用防护栏杆，下设挡脚板 （笆）
  8	下边沿至楼板或底面低于80cm的窗台 等竖向洞口	侧面落差大于2m时，应加设1.2m高的临时 护栏
  9	对邻近的人或物有坠落危险性的其它竖 向的孔、洞口	均应予以盖严或加以防护，并有固定其位置 的措施

I 02. B. “四口”安全防护

安全标准化图集（三宝四口五临边）

说明

1、 楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm 的预留洞口，必须用坚实的盖板盖严，盖板应防止挪动移位。

2、 上图为示意图，仅供参考。

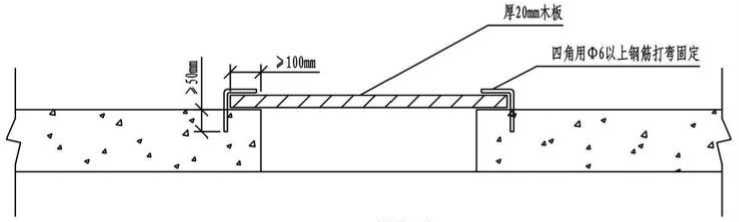

说明

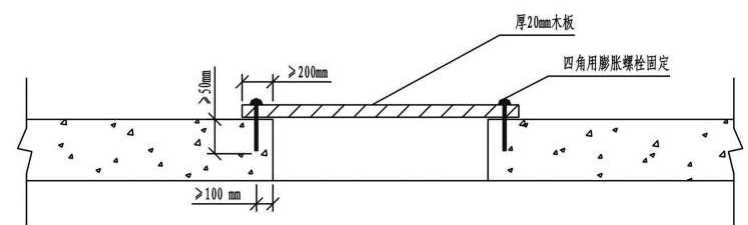

1、 楼板面等处边长为25-50cm的洞口、安装预制构件时的洞 口以及缺件临时形成的洞口，可用竹、木等作盖板、盖住洞口。盖板 须能保持四周搁置均衡，并有固定其位置的措施。

2、 上图为示意图，仅供参考。

RlWf板或原20∞水板滿城并园定*

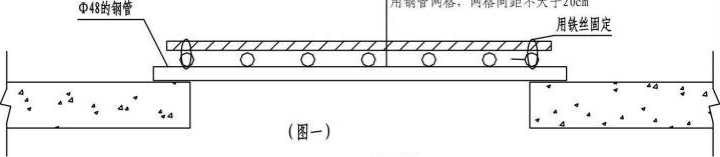

说明

1、 边长为50-150cm的洞口，必须设置以扣件扣接钢管而成的 网格，并在其上满铺脚手板，脚手板刷红白警示标识。也可采用贯 穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm。

2、 上图为示意图，仅供参考。

〉100 ,,

说明

1、 边长在150cm以上的洞口，四周设1.0-1.2m高标准防护栏 杆，洞口下张设安全平网。

2、 防护栏杆的上杆必须能够经受任何方向1000N外力。

3、 上图为示意图，仅供参考。

02. B. “四口”安全防护

安全标准化图集（三宝四口五临边）

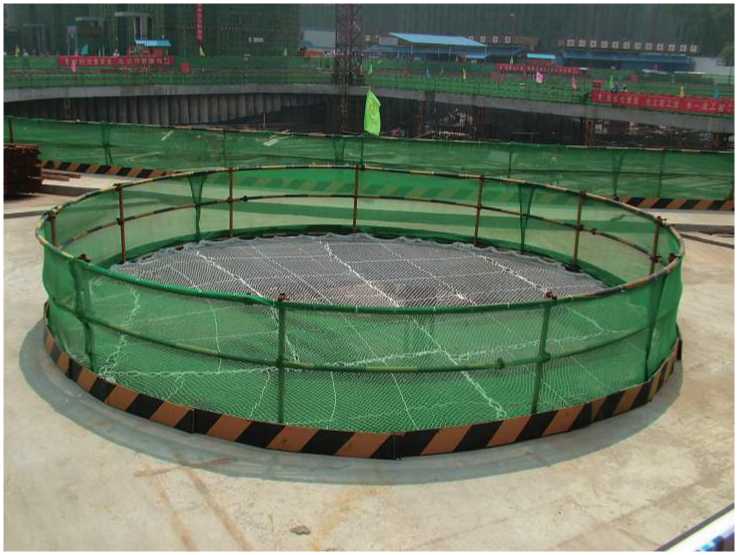

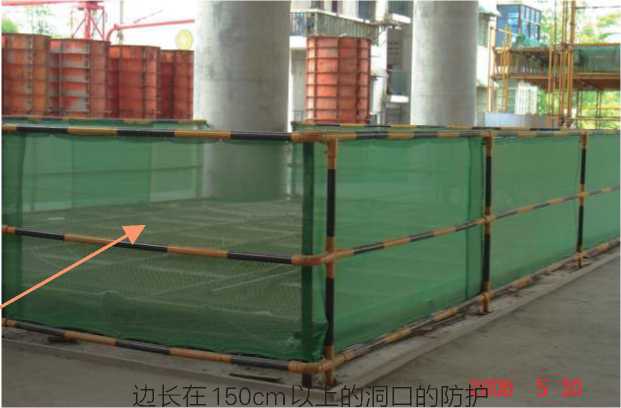

说明

1、 边长在150cm以上的 洞口，四周设1.0-1.2m标准 防护栏杆，四周张挂密目式安 全网。

2、 防护栏杆的上杆必须能 够经受任何方向1000N外力。

3、 洞口下张设安全平网。

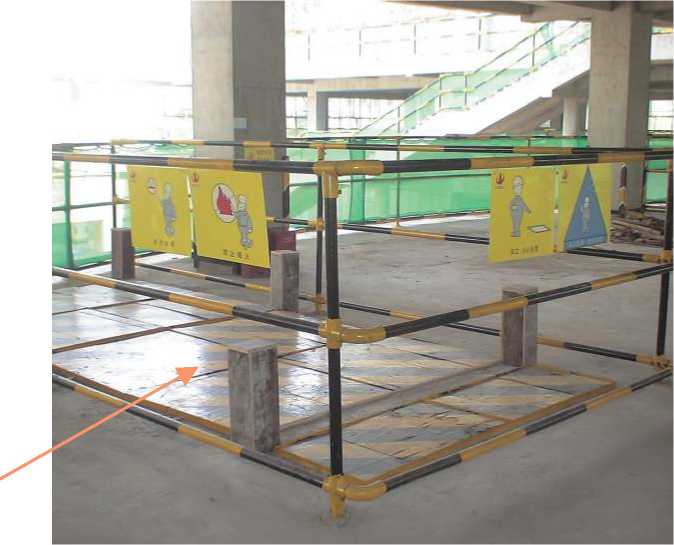

说明

1、预留洞口四周设 1.0-1.2m标准防护栏杆，洞口 满封。

2、防护栏杆的上杆必须 能够经受任何方向1000N外 力。

.

预留洞口防护

卩

≡

• 4.通道口防护

说明

1、 下层作业的位置，必须处于依上层高度确定的可能坠落范围 半径之外。不符合以上条件时，必须搭设安全防护棚。

2、 主体结构施工自二层起，凡人员出入的通道口，均应搭设安 全防护棚。高度超过24m层以上的交叉作业，应设双层防护。

3、 由于上方施工可能坠落物件或处于起重机把杆回转范围之 内的通道，在其受影响范围内，必须搭设顶部能防止穿透的双层防 护廊。

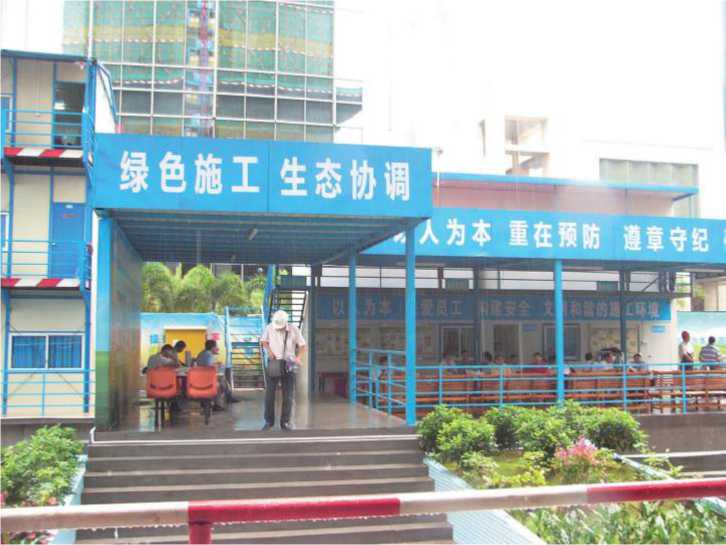

过道防护

I 02. B. “四口”安全防护

安全标准化图集（三宝四口五临边）

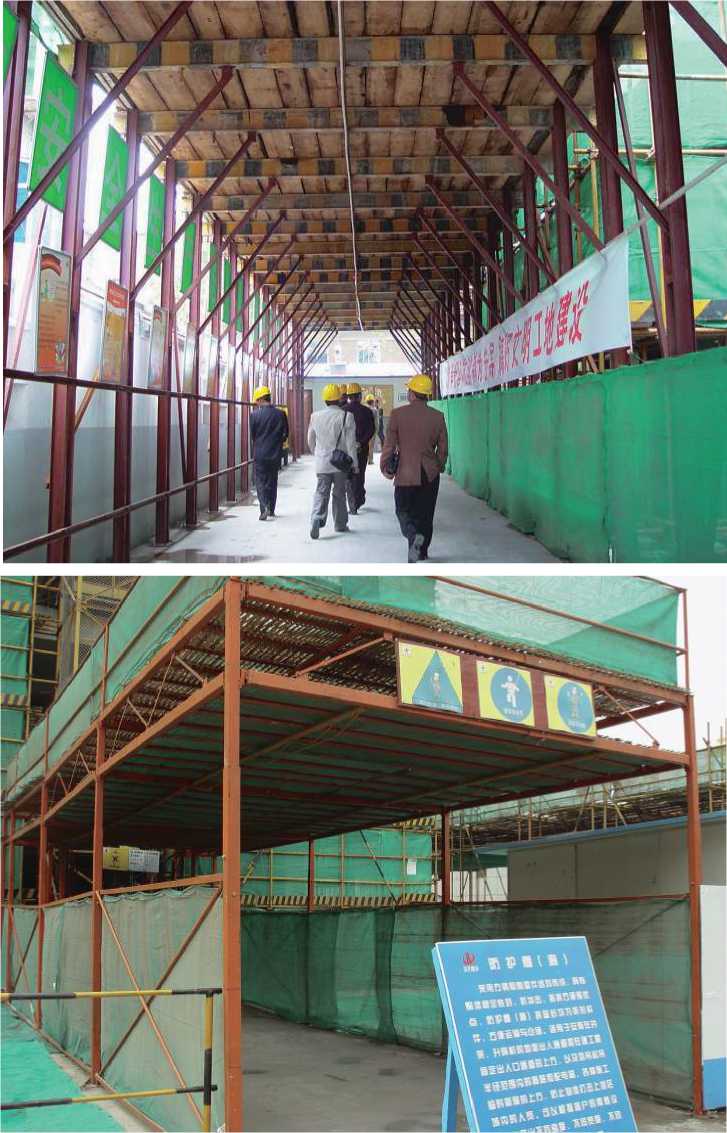

型钢制作的安全通道防护

施工机械进出口防护

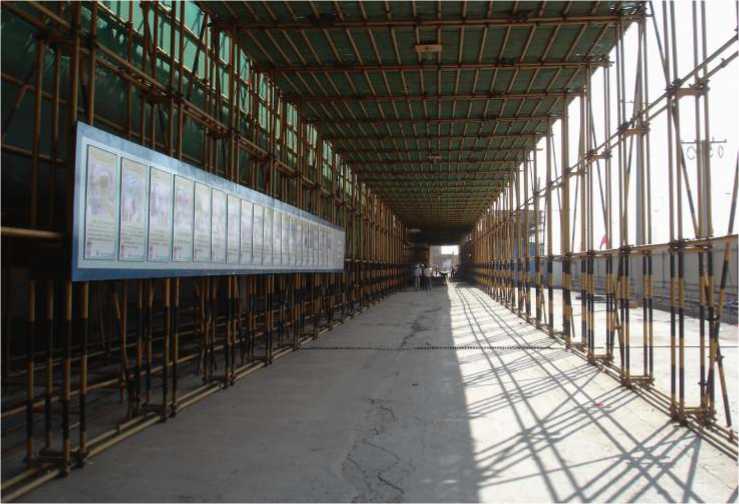

钢管搭设的安全通道防护

C. “五临边”安全防护

“五临边”:①基坑周边;②尚未安装栏杆或栏板的阳台、料 台、挑平台周边;③雨篷与挑檐边、分层施工的楼梯口和梯段边;④ 无脚手架的屋面与楼层周边、水箱与水塔周边;⑤井架、施工电梯和 脚手架等与建筑物通道的两侧边。

临边的防护必须满足《建筑施工高处作业安全技术规范》 （JGJ80-91）的要求。

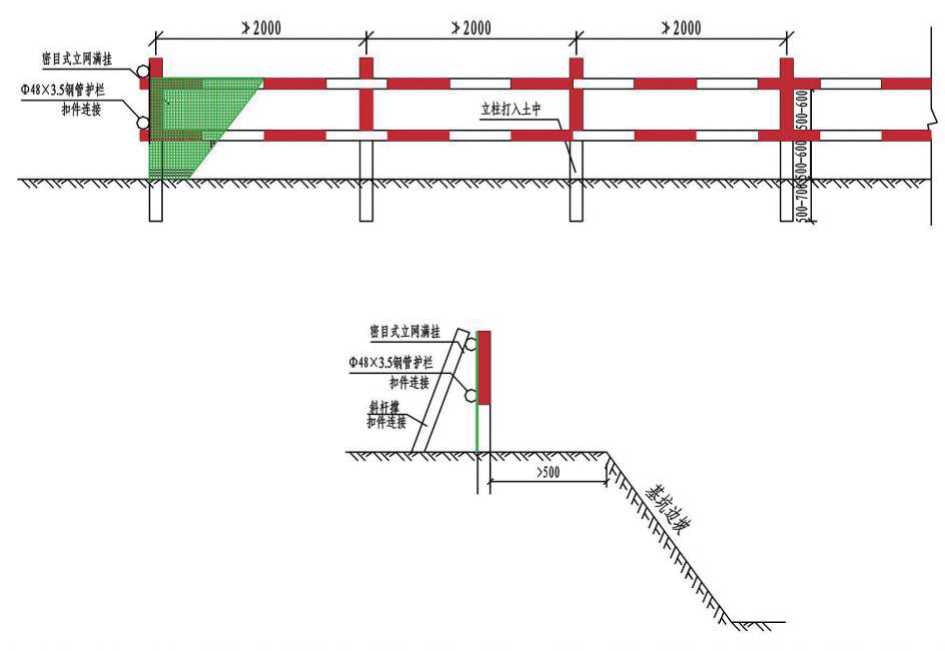

说明

1、 基坑周边防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为 1.0-1.2m,下杆离地高度为0.5-0.6m ；栏杆柱采用钢管并打入地面50-70cm深，钢管离 边口的距离，不应小于50cm。

2、 防护栏杆的上杆必须能够经受任何方向1000N外力。

3、 上图为示意图，仅供参考。

I 02. c. “五临边”安全防护

安全标准化图集（三宝四口五临边）

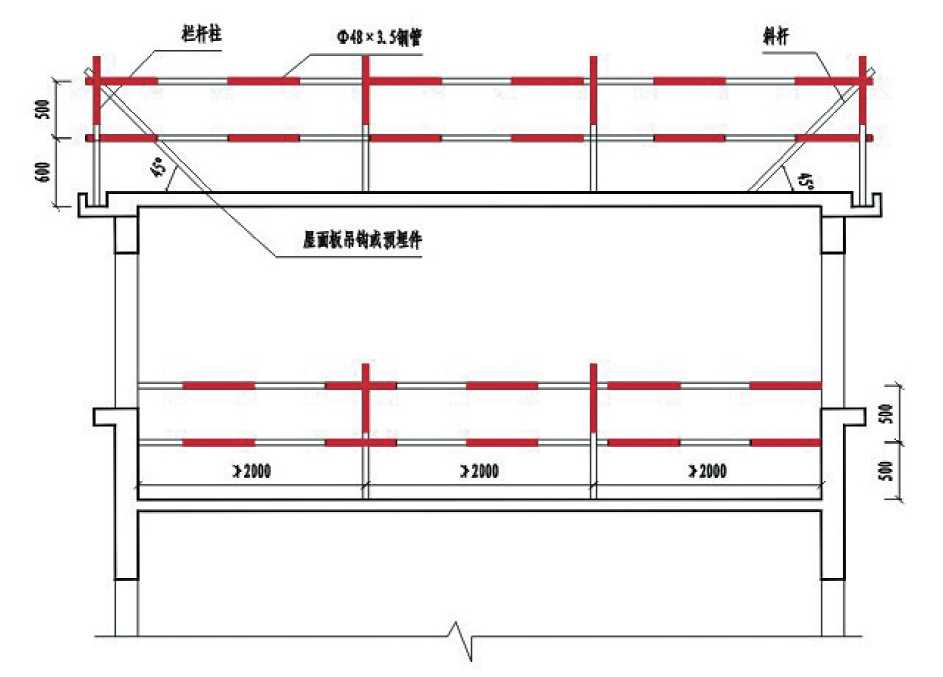

说明

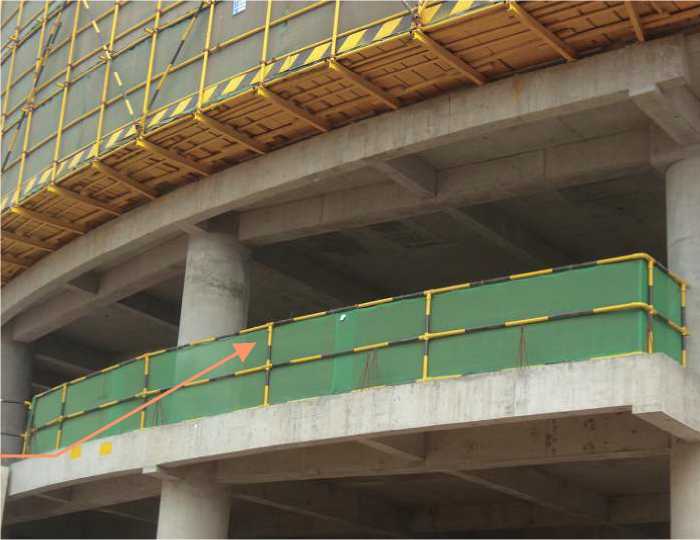

1、 屋面和楼层临边设1.0-1.2m高定型化、工具化、标准化防护栏杆。

2、 防护栏杆的上杆必须能够经受任何方向1000N外力。

3上图为示意图，仅供参考。

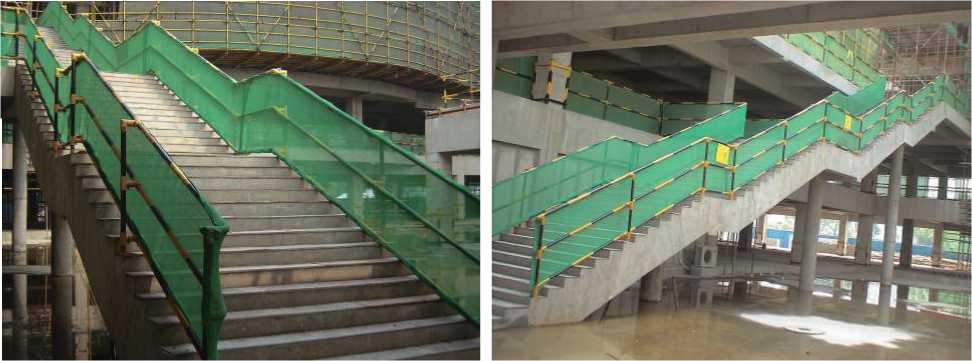

说明

1、 分层施工的楼梯 梯段边必须安装临时护 栏，设1.0-1.2m高定 型化、工具化、标准化防 护栏杆。

2、 防护栏杆的上杆 必须能够经受任何方向 1000N外力。

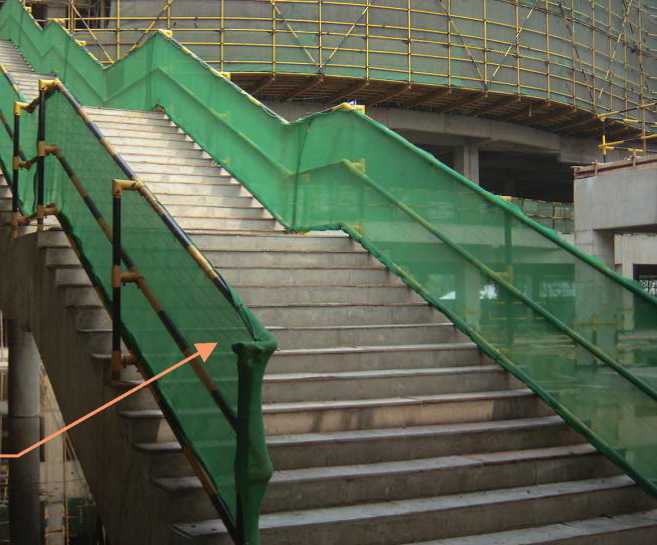

楼梯边防护

说明

1、 楼层内临边必须 安装临时护栏，设 1.0-1.2m高定型化、工 具化、标准化防护栏杆。

2、 防护栏杆的上杆 必须能够经受任何方向 1000N外力。

.

楼层内临边防护

说明

1、 楼层临边必须 安装临时护栏，设 1.0-1.2m高定型化、 工具化、标准化防护栏 杆。

2、 防护栏杆的上 杆必须能够经受任何 方向1000N外力。

楼层内临边防护

说明

1、 井架与施工用 电梯和脚手架等与建 筑物通道的两侧边，必 须设防护栏杆。

2、 防护栏杆的上 杆必须能够经受任何 方向1000N外力。

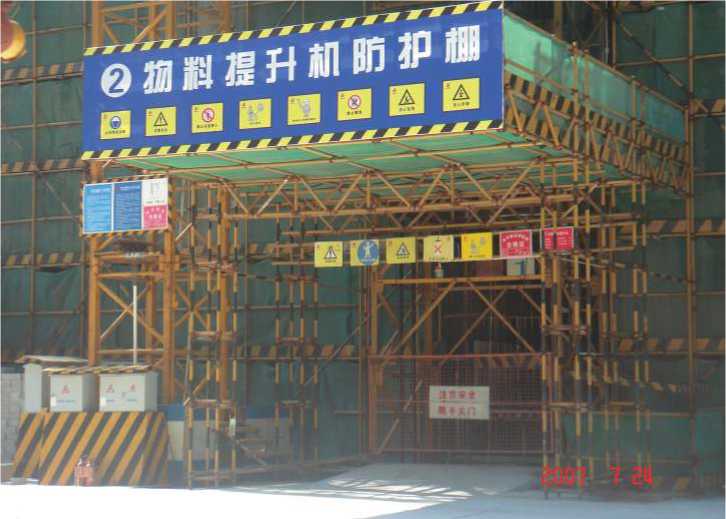

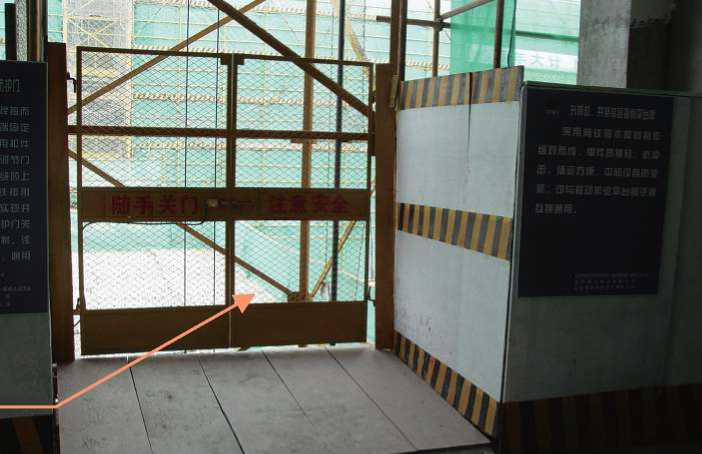

垂直运输设备层门及通道防护

D-人工挖孔桩施工安全防护

人工挖孔桩作业必须满足《广东省建设厅关于限制使用人 工挖孔灌注桩的通知》粤建管字[2003]49号和《人工挖孔灌注桩 施工及安全规定》等相关文件的要求。

说明

1、 井孔周边须设 防护围栏，围栏高度不 低于1.2m，围栏强度 应满足安全要求。

2、 第一护壁应高 出地面25cm。

3、 成孔后或停止 作业时井孔应设盖板。

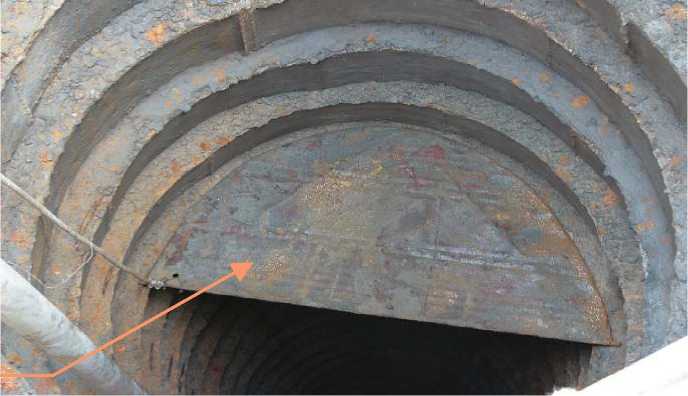

说明

1、 半圆型防护板 应设在井下作业人员站 立时的头顶以上位置。

2、 吊渣筒起吊后， 井下作业人员应在半 圆型防护板下躲避。

.

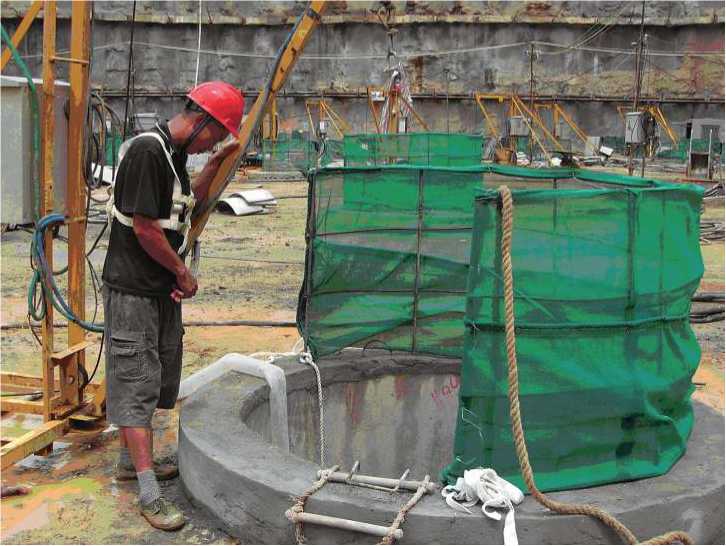

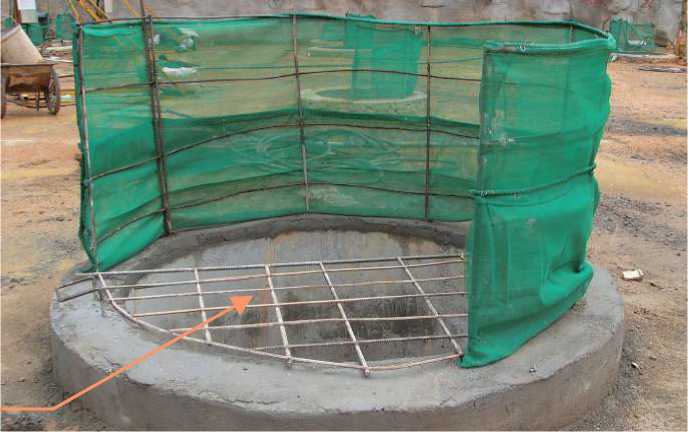

人工挖孔桩井口防护

井下作业人员的防护措施

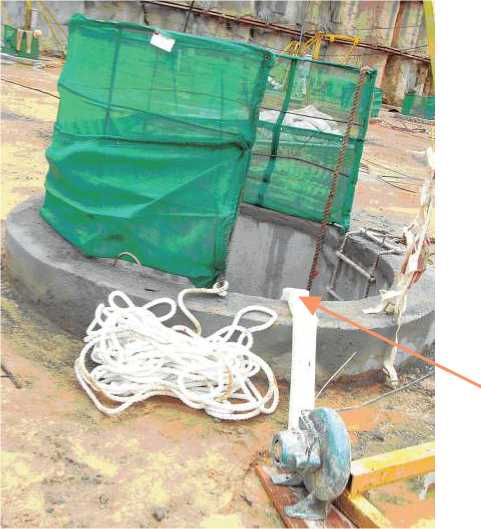

鼓风机和救生绳

说明:1、必须为井下人员设置救生绳、 软爬梯。

2、 救生绳应和井下作业人员的安全带 紧固连接；遇险时，由地人员及时将其救至 地面。

3、 施工作业前，井内送风应超过10分 钟，并在工人下井作业前进行毒气检测。

井口作业人员防护

主体彼埋钢丝拊拉靖钢筋

L满舗俐笆(60OXIOOOIRfi)

48x3.5钢节锹4 与斜拉銅丝绳冋隔设置

平備方( 50x100)

队向钢曾（48x3.5 >

密目式安全网

横铜管48x3.5

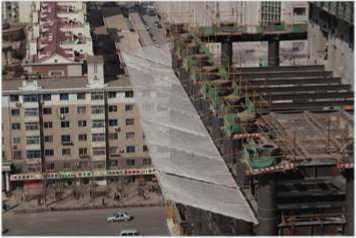

悬挑防护棚搭设示意图

说明

1、 防护棚悬挑材料及斜拉钢管严禁与外架相连。

2、 钢丝绳张拉及连接必须按照相关规范执行。

3、 上图为示意图，仅供参考。

悬挑防护棚仰视图

悬挑防护棚正视图

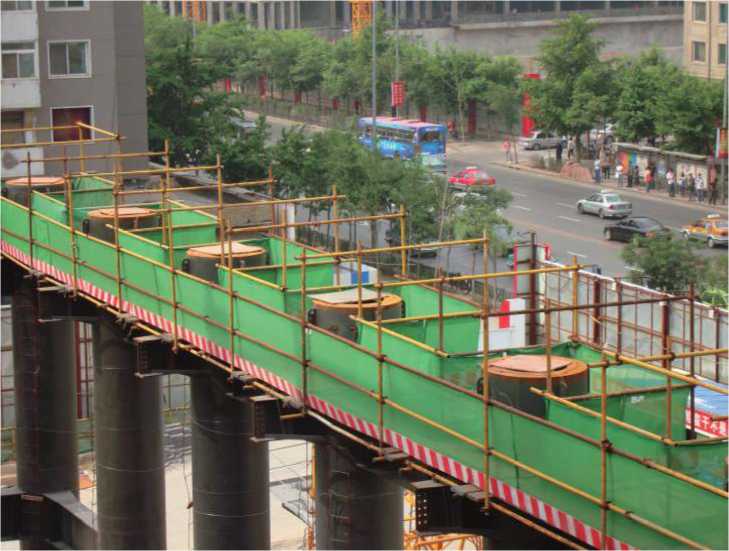

F.钢结构施工安全防护

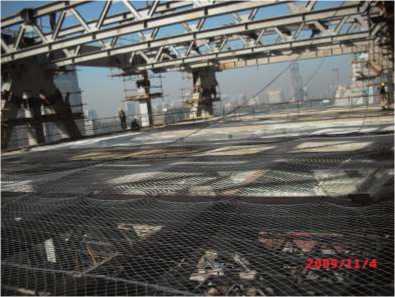

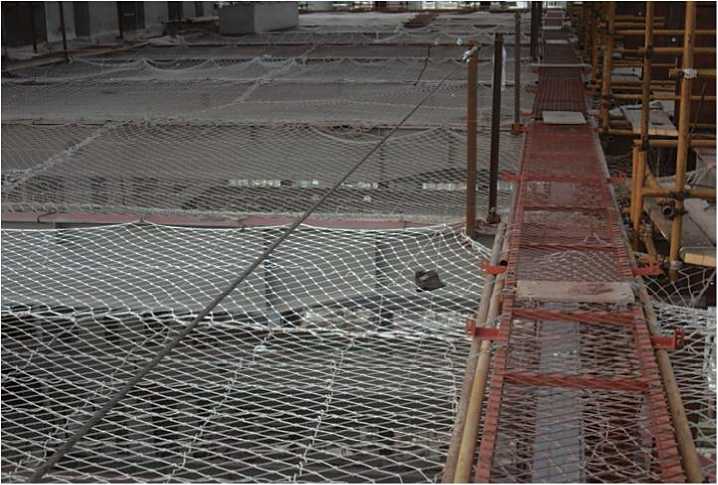

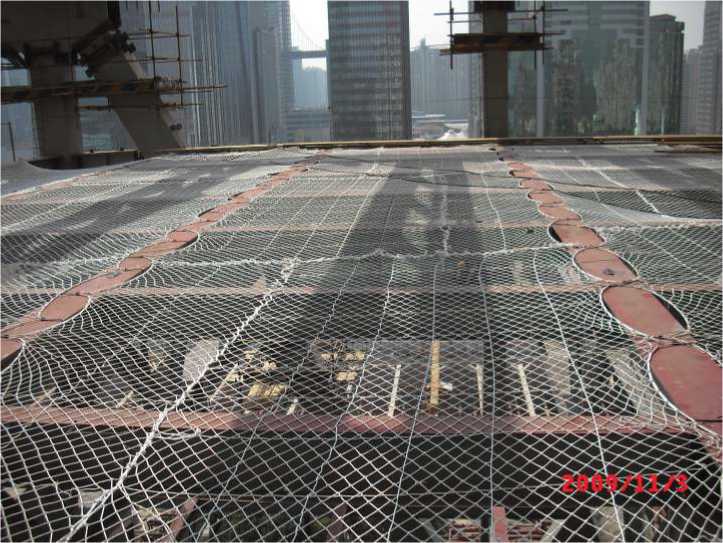

钢结构中安全平网的铺设

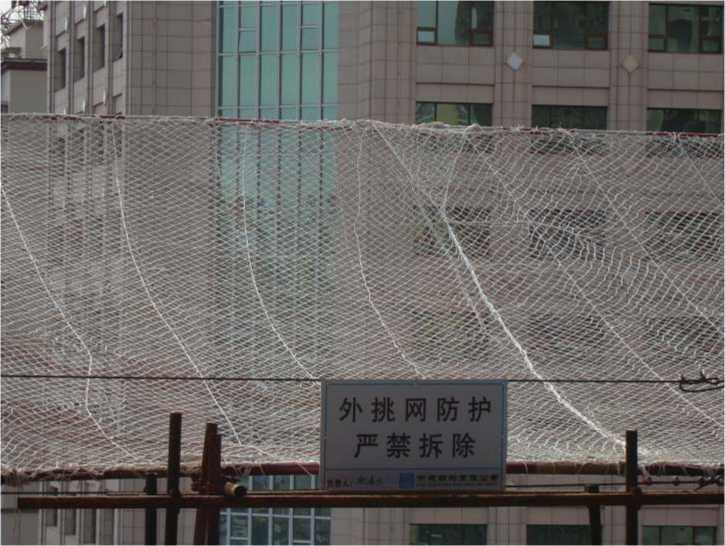

(2)外挑网防护

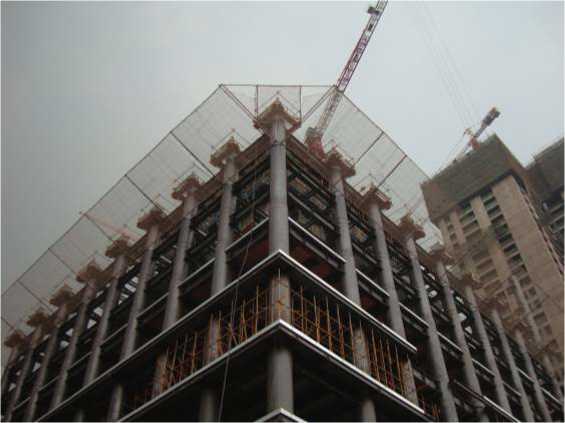

外挑网防护示意图

外挑网防护仰视图

外挑网防护俯视图

钢结构作业平台防护搭设示意图

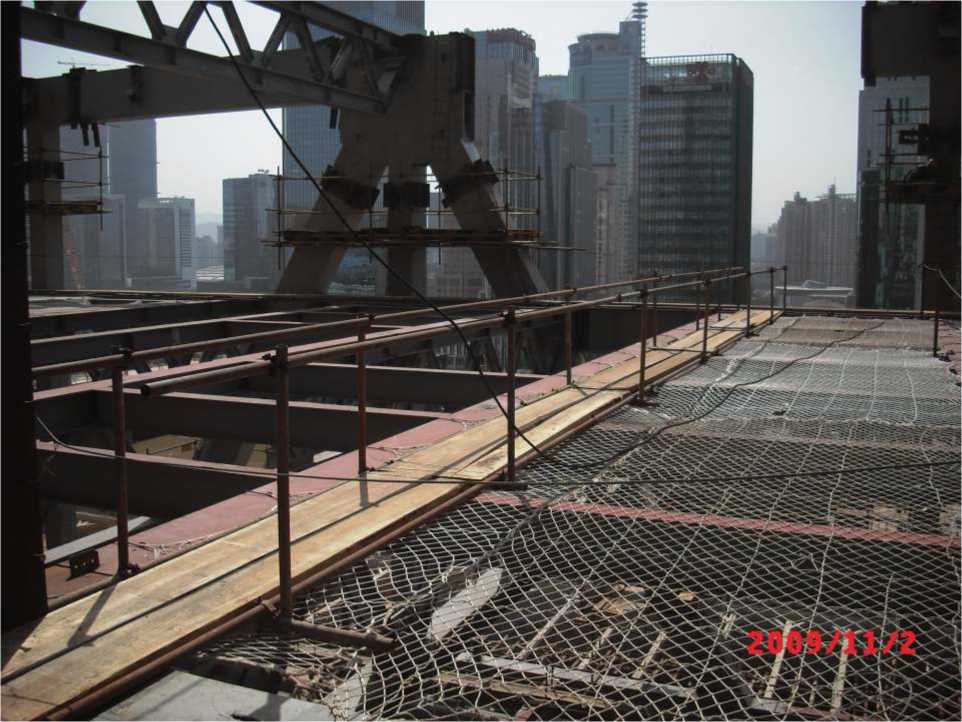

钢结构作业通道防护搭设示意图

钢结构作业通道防护搭设示意图

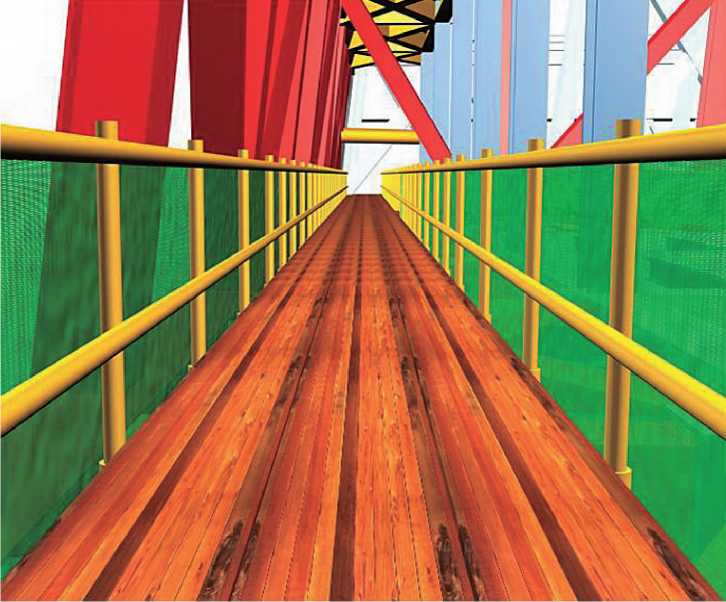

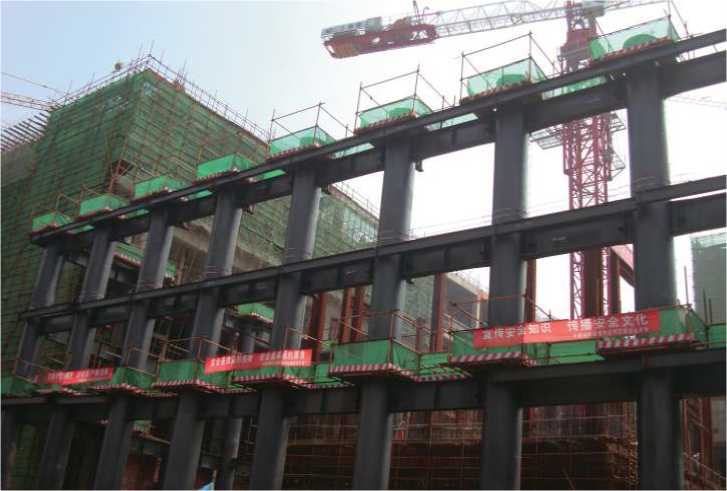

钢结构作业走道防护搭设效果图
