·标准研究与分析·

电器与能效管理技术（2017No∙14）

ISO/TS15066协作机器人技术规范解读

王爱国

上海电器科学研究所（集团）有限公司，上海200063］

摘要：基于目前国内尚无协作机器人相关技术规范的现状，从增加的术语及定义，协作机器人系统设计，协作机器人系统应用要求、验证和确认，使用信息方面详细地解读了 ISO/TS 15066: 2016《机器人及机器人装置协作机器人》。通过解读，可使相关人员及时准确地了解ISO/TS 15066: 2016。

关键词：协作机器人；安全；机械碰撞；功能安全

中图分类号: TP 242 文献标志码：A文章编号: 2095-8188（ 2017） 14-0069-05

DOI: 10.16628/j. cnki. 2095-8188. 2017. 14. 016

王爱国（1976—），男，工程师，主要从事低压电器检测设备的研究。

Interpretation for ISO /TS 15066 Technical Specification of Collaborative Ｒobots

WANG Aiguo

[Shanghai Electrical Apparatus Research Institute ( Group) Co.，Ltd. Shanghai 200063]

Abstract： For collaborative robot safety，ISO formally promulgated the ISO/TS 15066 international standard in 2016. At present，there are no related collaborative robot standards in China. In order to better understand the main content of this standard in time and accurately，the main content of ISO/TS 15066 international standard is explained in detail in this paper．

Key words: collaborative robot; safety; mechanical collision; functional safety

0 引言

协作机器人的定义为被设计成可以在协作区域内与人直接进行交互的机器人。协作机器人最大特点是能够直接和人协同工作而无需使用安全围栏进行隔离，其安全防护设计要求更高。协作机器人具有灵活易用、用户友好等特点口^-^］。这种机器人通常针对微小零部件组装，比如3C行业等。目前主要协作机器人为Ｒethink Ｒobotics 的Baxter机器人、ABB的Yumi及优傲机器人的 UＲ3、UＲ5、UＲ10等。

随着机器人销量爆发式的增长，机器人安全问题也逐渐暴露。针对机器人安全的标准要求也越来越紧迫。目前，国内现有关于协作机器人的安全标准为GB 11291． 1 —2011《工业环境用机器人安全要求第1部分：机器人》（等同采用ISO 10218-1 ： 2006的标准，而相对应的ISO的最新标

准为 ISO 10218-1: 2011）、GB 11291.2-2013《工业环境用机器人安全要求第2部分:机器人系统与集成》（等同采用ISO 10218-2: 2011的标准），此两份标准适合于传统工业机器人。除了具备传统机器人的安全要求外，协作机器人还需特殊的安全考虑，国际上协作机器人的技术规范ISO/TS 15066:2016《机器人及机器人装置协作机器人》^［^4-^］作为补充。但该技术规范处于研究阶段，仍需大量的研究和测试工作，国内尚无协作机器人的相关技术规范。

本文主要针对协作机器人的安全技术规范 ISO/TS 15066: 2016 进行解读。

1概况

本技术规范规定了协作机器人的安全要求，是对ISO 10218-1与ISO 10218-2标准的补充，适用于在ISO 10218-1和ISO 10218-2定义的工业机 — 69 —

电器与能效管理技术(2017No.14)

·标准研究与分析·

器人及工业机器人系统，不适用于非工业机器人，但其提出的安全原则对其他领域仍具有借鉴意义。

本技术规范引用了以下标准: ISO 10218-1: 2011《工业环境用机器人安全要求第1部分:机器人》、ISO 10218-2: 2011《工业环境用机器人安全要求第2部分：机器人系统与集成》、ISO 12100: 2010《机械安全-设计通则-风险评估与风险减小》、ISO 13850: 2006《机械安全-急停-设计原则》、ISO13855: 2010《机械安全与人体部位接近速度相关防护设施的定位》、IEC 60204-1: 2000《机械电气安全机械电气设备第1部分:通用技术条件》

2 增加的术语及定义

本技术规范中使用到了ISO 10218-1: 2011, ISO 10218-2: 2011和ISO 12100标准中给出的术语及定义,ISO/TS 15066: 2016增加了 7个术语及定义。

(1)协同操作:协同操作是指专门设计的机器人在规定的工作空间内直接与人一同工作的状态。

(2)功率/机械功率:功率/机械功率是指机械功率，或者单位时间消耗的能量。此处涉及的功率与机器人铭牌标志上的功率不同。

(3)协同工作空间：在机器人工作单元的安全防护空间内的工作空间中，机器人与人在生产活动中可同时完成任务。

(4)静态接触:这种情况一般是指人体被机器人和其他部件夹在中间。此时，机器人系统会向被夹住的人体施加一个持续的力，直到该状态被解除。

(5)瞬态接触：瞬态接触也被称作动态冲击，指人体被机器人系统的移动部件所撞击，且不会被机器人系统夹住或者困住，由此导致一个短时的实际接触；瞬态接触依赖于机器人惯性、人体惯性以及二者之间相对运动速度的组合。

— 70 —

(6)防护间隔距离:任何机器人系统中的可移动部件与处在协作机器人工作空间内的操作人员之间的最小允许距离。最小允许距离的数值可以是固定的或者是可变的。

(7)人体模型:人体模型是指具有人体独特生物力学的结构所构成的模型。

3 协作机器人系统设计

3． 1 通则

本章节介绍了协作机器人与人协同工作的特点，和传统机器人相比，协作机器人与人有重叠的工作区域，如图1所示。

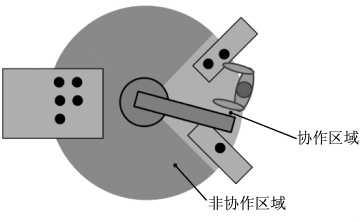

图1 协作机器人工作区域示意图

协作机器人应具备充分的保护措施来确保操作人员的安全，针对协作机器人可能出现的各个风险点，应进行充分的风险评估，以便降低并消除协作机器人对人造成的危害。

3． 2 协同应用设计

本章节依据风险评估的原则，制定了相应的限值，如协同工作空间的大小、协同工作空间与非协同工作空间的划分、操作人员操作协作机器人的权限设置、人员培训需求等。

3． 3 危险识别和风险评估

本章节针对风险点的考虑由2部分组成。第一部分为根据ISO 12100 中定义的9大风险点：机械危险、电气危险、热危险、噪声危险、振动危险、辐射危险、材料物质产生的危险、人类工效学危险、与机器使用环境有关的危险及组合危险;第二部分为根据协作机器人的特点，针对性地考虑协作机器人的风险点，如协作机器人与人的静态接触、瞬态接触等。

本章节考虑的风险减小措施，通常分为3步

·标准研究与分析·

电器与能效管理技术(2017No∙14)

进行：

(1)本质安全设计措施。该措施通过适当选择机器的设计特性和/或暴露人员与机器的交互作用，消除危险或减小相关的风险。

(2)安全防护和/或补充保护措施。该措施考虑到预定使用和合理预见的误用，如果通过本质安全设计措施消除危险或充分减小与其相关的风险实际不可行，则可使用经适当选择的安全防护和补充保护措施来减小风险。

(3)使用信息。尽管采用了本质安全设计措施、安全防护和补充保护措施，但风险仍然存在时，则应在使用信息中明确剩余风险。

此风险减小的“三步”策略与风险评估标准 ISO 12100规定的风险减小策略相吻合。

4 协作机器人系统应用要求

4． 1 通则

协作机器人应用满足ISO 10218-1: 2011和 ISO 10218-2: 2011的要求。本章节的内容是针对上述两项标准的补充。

4． 2 安全相关控制系统性能

本章节是对功能安全的总体要求，应满足 ISO 10218-1: 2011 第 5. 4 章节的要求，或 ISO 10218-2: 2011第5.2章节的要求。

4． 3 协同工作空间的设计

本章节涉及到协作机器人工作空间设计的要求，比如安全软限位、空间限位、安全距离、功能安全等要求，ISO 10218-1:2011 和 ISO 10218-2: 2011 中都已描述，此处不再详述。

4． 4 协作机器人操作设计

本章节涉及到协作机器人操作设计的要求，比如保护性措施、停止功能及使能器件等要求， ISO 10218-1: 2011 和 ISO 10218-2: 2011 中都已描述，此处不再详述。

本章节还涉及到协同操作与非协同操作的切换，由于协同操作与非协同操作的安全要求不同，在切换时系统需要有可视化的安全提醒。

4． 5 协同操作

4． 5． 1 通则

协作机器人操作应包括以下方式：与安全相关的监控停止、手动引导、速度与位置监控、功率

与力限值。

4． 5． 2 与安全相关的监控停止

与安全相关的监控停止应当满足相关的功能安全要求，同时操作人员与机器人协同操作时应当满足表1中描述的功能安全要求。

表1 与安全相关监控停止真值表

操作人员与协作机器

机器人监控及停止功能人工作区域之间的距离

	工作区外	工作区内
	工作区外继续运行	继续运行
机器人	工作区内，
与协作机	机器人处于运继续运行	保护停止
器人工作	行状态
区域间的	工作区内，
距离	机器人在安全继续运行	继续运行
	监控停止状态

4． 5． 3 手动引导

手动引导功能是协作机器人特有的功能。手动引导装置一般安装在机器人末端执行器附近，操作人员手持该装置引导机器人运动。由于机器人与操作人员直接接触，必须充分考虑到机器人对操作人员的安全问题，尤其是功能安全必须满足相关要求，如手动引导时的扭矩监控、速度监控等功能，应具备ISO 10218-1: 2011第5.4章节的要求。另外出于安全考虑，标准要求在手动引导装置附近应配备三位置开关及急停装置。

4． 5． 4 速度与位置监控

当操作人员接近机器人时，机器人的速度及位置的变化应当根据操作人员与机器人相对速度及位置的变化而发生相应的变化，机器人以这种方式监控和限制其运动速度，并监控协同工作区域里各个部件和操作人员的距离。机器人的运动必须保持在与操作人员的最小距离之外，或者随着机器人与操作人员之间的距离逐渐减小，机器人的运行速度将趋于缓慢，直至停止运行。该速度与位置的要求应满足ISO 13855相关要求。

机器人停止距离的定义及计算在标准GB 11291.2 —2013中有详细的描述，在此不再赘述。

4． 5． 5 功率和力限值

在人机协作的过程中，会有意无意发生机器

— 71 —

电器与能效管理技术（2017No.14）

·标准研究与分析·

人与人的碰撞事件，因此在设计协作机器人时，需对功率和力进行限制。

协作机器人与人作业过程中可能产生的碰撞有2种接触方式:静态接触和动态接触。其中，静态接触指操作者被卡或者压在机器内部无法逃离;动态接触指操作者在操作过程中被正在作业的机器人短暂碰撞。两者的限值要求存在一定的关系，如图2所示。通常情况下，动态限值是静态限值的2倍。

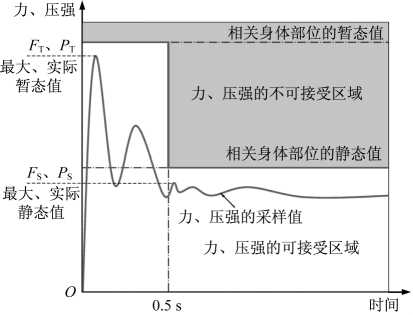

图2 可接受与不可接受力、压强示意图

针对功率和力的风险点，风险减小的措施有：

（1）增加协作机器人与人的接触面积；

（2）在机器人手臂上增加能量吸收物，降低机械碰撞力对人的影响；

（3）减轻机器人手臂的重量。

本技术规范将人体分为29个部位进行测试，如表2所示。测试内容包括静态及动态的压力、压强，并给出了人体对机械碰撞的可接受程度的限值。

在ISO/TS 15066标准中，采用了尺寸为 1．4 cm ×1．4 cm的测试仪器对机械力开展了测试试验。标准中强调该测试方法所得到的测试结果很大程度上依赖于所使用的测试仪器，一致性有待提高。

针对能量传递的测试，ISO/TS 15066: 2016标准建立了一个简单的双体模型，如图3所示。在该模型中，机器人处于运动状态，人体处于静止状态，机器人（有效质量m_R）以相对速度Vrel与人体（有效质量mH）发生碰撞，碰撞过程默认为非弹性碰撞，即相对动能完全被人体吸收，模型始终处于静止状态。

— 72 —

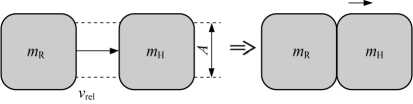

图3 能量传递的双体模型表2 人体模型
身体部位	具体的身体区域		正面/背面
	1	额头中央	正面
颅骨及额头	2	太阳穴	正面
面部	3	咀嚼肌	正面
	4	颈部肌肉	背面
颈部	5	第七节颈椎	背面
	6	肩关节	正面
背部及肩膀	7	第五节腰椎	背面
	8	胸骨	正面
胸部	9	胸肌	正面
腹部	10	腹肌	正面
骨盆	11	髋骨	正面
	12	三角肌	背面
上臂及肘关节	13	肱部	背面
	14	桡骨	背面
小臂及腕关节	15	前臂肌肉	背面
	16	手臂神经	正面
	17	食指指垫（显性）	正面
	18	食指指垫（非显性）	正面
	19	食指末端关节（显性）	背面
	20	食指末端关节（非显性）	背面
手部及手指	21	手掌鱼际区	正面
	22	手掌（显性）	正面
	23	手掌（非显性）	正面
	24	手背（显性）	背面
	25	手背（非显性）	背面
	26	大腿肌	正面
大腿及膝盖	27	膝盖骨	正面
	28	胫骨	正面
小腿
	29	腓肠肌	背面

基于取得的静态及动态的压力、压强限值，根据协作机器人运动部件的重量，标准给出了末端执行器的速度要求。

5 验证和确认

本章节参考ISO 10218-2: 2011，条款6的验证和确认要求。不再赘述。

·标准研究与分析·

电器与能效管理技术(2017No.14)

6 使用信息

【参考文献】

本章节参考ISO 10218-1: 2011条款7和ISO 10218-2:2011条款7中的使用要求。主要包括协作机器人操作的信息说明、协作机器人系统描述、工作空间应用描述、工作任务描述、电和力限制应用的信息说明等内容。

7结语

在 ISO 10218-1: 2011 和 ISO 10218-2: 2011 标准中，提出了 4种人机协作方式，分别是安全级监控停止、手动引导、速度和距离监控、功率和力限制。ISO 15066: 2016针对这4种方式在功能描述、实施细节、状态转换等方面进行了补充完善。

协作机器人的技术规范在国外已经比较成熟，国内尚无协作机器人相关技术规范，协作机器人的安全测试现仍依据ISO 102184: 20111 及 ISO102182 2011两个标准，其针对协作机器人安全的要求、设计、测试等内容不够完善，无法全面实施协作机器人科学评价，建议相关部门转化或制定国内协作机器人相关技术规范，助推协作机器人产业健康发展。

[1 ] IFR Statistical Department. Global survey: human -

robot teams capturing new sectors [EB/OL ]. Germany: IFR, ( 2014 - 12 -02).

[2] HANSON K. Collaborative robots lend a helping hand

EB/OL] . USA: CTE Publications, ( 2015 - 01 -01).

[3]胡明伟，王洪光，潘新安，等.一种协作型机器人运动性能分析与仿真J].智能系统学报，2017,12 (1) : 75-81.

[4 ] AmericanNational Standards Institute. Industrial robots

and robot SyStemS-Safety requirements: ANSI/RIA R15.06—2012 S .

[5] MATTHIAS B. New safety standards for collaborative

robots，ABB YUmi dual-arm robot: 2015 IEEE / RSJ International Conference on Intelligent Ｒobots and Systems [C] . 2015.

[6] Research project No. FP -0317: Collaborative Robots-

Investigation of pain sensibility at the Man-Machine-Interface[R]. Germany: Institute for Occupational， Social and Environmental Medicine at the Johannes Gutenberg University of Mainz，2014.

收稿日期：2017-07-15
